现浇箱梁满堂支架如何搭设?现浇箱梁满堂支架搭设的施工程序

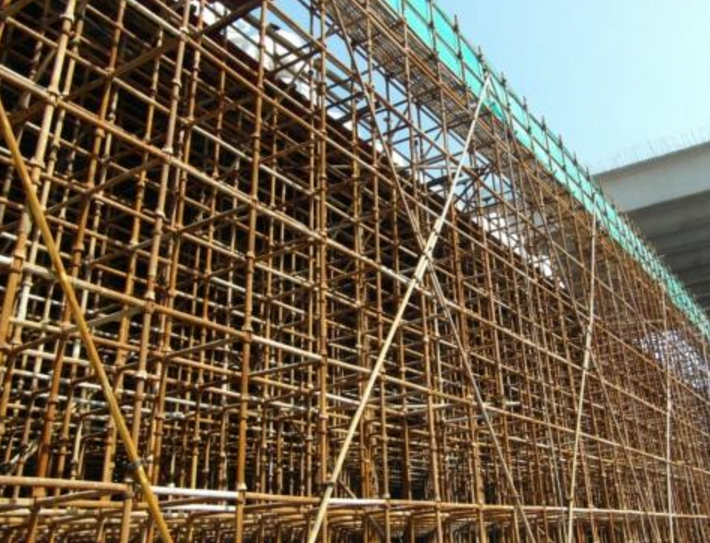

  满堂支架的搭设一般采用WDJ碗扣式多功能钢管支架进行组合安装,同时要根据支架的荷载对支架杆件的各方向间距和搭设方案进行设计和验算,以确保支架的整体强度、刚度和稳定性。验算的内容包括杆件受力验算和支架稳定性验算。为保证整个支架的整体性,每间隔一定距离采用钢管支架或碗扣支架在纵、横方向与地平面成45度斜向布置通长钢管剪力撑进行加强,剪力撑必须上至底模板,下至地面,在地面处设置垫木。剪力撑与碗扣支架立杆、水平杆相交处,设置转扣使构件连接紧密。支架安装完毕后,应由测量人员对支架托顶进行高程复测,确保误差在设计及规范容许范围之内。支架搭设的施工程序如下:


  1、测量放样

  测量人员用全站仪放出箱梁在地基上的竖向投影线,并用白灰撒上标志线,现场技术员根据投影线定出单幅箱梁的中心线,同样用白灰线做上标记。根据中心线向两侧对称布设碗扣支架。

  2、布设立杆垫板

  根据立杆位置布设立杆垫板,垫板可采用5cm厚木板。垫板放置要平稳、牢固,底部无悬空现象,必要时垫板底部用水泥砂浆找平。

  3、碗扣支架安装

  根据立杆及横杆的设计组合,从底部向顶部依次安装立杆、横杆,安装时应保证立杆底部可调底座承托(0-600mm)处于垫板中心。一般先全部装完一个作业面的底部立杆及部分横杆,再逐层往上安装,同时安装所有横杆。立杆和横杆安装完毕后,安装斜撑杆,斜撑杆通过扣件与碗扣支架连接,安装时连接点尽量布置在框架结点上。

  4、顶托安装

  支架立杆顶部采用可调顶托(0-600mm),为便于在支架上高空作业,安全省时,可在地面上大致调好顶托伸出量,再运至支架顶安装。根据梁底设计高程在纵、横方向设置标高控制点,精确调出顶托标高,最后再用拉线内插方法,依次调出每个顶托的标高,顶托伸出量一般控制在30cm以内为宜。

  5、纵横梁安装

  顶托标高调整完毕后,在其上安放方木纵梁,再在纵梁上间距20-30cm安放方木横梁。横梁长度随桥梁宽度而定,横梁比顶板一边各宽出至少50cm,以便于支撑外模支架及检查人员行走。安装纵横方木时,应注意横向方木的接头位置与纵向方木的接头错开,且任何相邻两根横向方木接头不在同一断面上,同时要保证纵梁与顶托,纵梁与横梁之间的相邻面接触紧密,无明显缝隙。
