电梯的基本分类方法?电梯的工作原理及组成系统

  电梯是一种以电动机为动力的垂直升降机,装有箱状吊舱,用于多层建筑乘人或载运货物。也有台阶式,踏步板装在履带上连续运行,俗称自动电梯。


  根据建筑的高度、用途及客流量(或物流量)的不同,而设置不同类型的电梯。电梯的基本分类方法:

  按用途分:

  乘客电梯,为运送乘客设计的电梯,要求有完善的安全设施以及一定的轿内装饰。

  载货电梯,主要为运送货物而设计,通常有人伴随的电梯。

  医用电梯,为运送病床、担架、医用车而设计的电梯,轿厢具有长而窄的特点。

  杂物电梯,供图书馆、办公楼、饭店运送图书、文件、食品等设计的电梯。

  观光电梯,轿厢壁透明,供乘客观光用的电梯。

  车辆电梯,用作装运车辆的电梯。

  船舶电梯,船舶上使用的电梯。

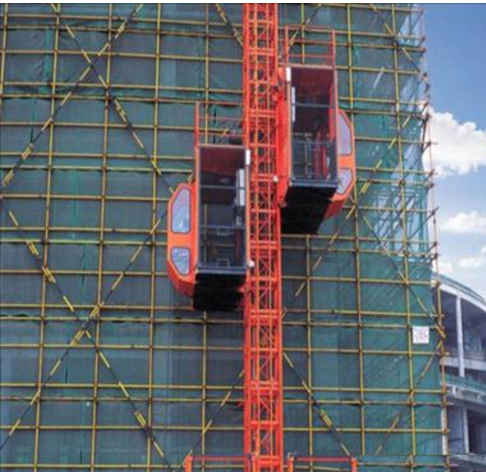

  建筑施工电梯,建筑施工与维修用的电梯。

  其它类型的电梯,除上述常用电梯外,还有些特殊用途的电梯,如冷库电梯、防爆电梯、矿井电梯、电站电梯、消防员用电梯等。

  按驱动方式分:

  交流电梯,用交流感应电动机作为驱动力的电梯。根据拖动方式又可分为交流单速、交流双速、交流调压调速、交流变压变频调速等。

  直流电梯,用直流电动机作为驱动力的电梯。这类电梯的额定速度一般在2.00m/s以上。

  液压电梯,一般利用电动泵驱动液体流动,由柱塞使轿厢升降的电梯。

  齿轮齿条电梯,将导轨加工成齿条,轿厢装上与齿条啮合的齿轮,电动机带动齿轮旋转使轿厢升降的电梯。

  螺杆式电梯,将直顶式电梯的柱塞加工成矩形螺纹,再将带有推力轴承的大螺母安装于油缸顶,然后通过电机经减速机(或皮带)带动螺母旋转,从而使螺杆顶升轿厢上升或下降的电梯。

  直线电机驱动的电梯,其动力源是直线电机。

  电梯问世初期,曾用蒸汽机、内燃机作为动力直接驱动电梯,现已基本绝迹。

  按速度分:

  电梯无严格的速度分类,中国习惯上按下述方法分类。

  低速梯,常指低于1.00m/s速度的电梯。

  中速梯,常指速度在1.00~2.00m/s的电梯。

  高速梯,常指速度大于2.00m/s的电梯。

  超高速梯,速度超过5.00m/s的电梯。

  随着电梯技术的不断发展,电梯速度越来越高,区别高、中、低速电梯的速度限值也在相应地提高。

  4)按操纵控制分:

  手柄开关操纵,电梯司机在轿厢内控制操纵盘手柄开关,实现电梯的起动、上升、下降、平层、停止的运行状态。

  按钮控制电梯:是一种简单的自动控制电梯,具有自动平层功能,常见有轿外按钮控制、轿内按钮控制两种控制方式。

  信号控制电梯,这是一种自动控制程度较高的有司机电梯。除具有自动平层,自动开门功能外,尚具有轿厢命令登记,层站召唤登记,自动停层,顺向截停和自动换向等功能。

  集选控制电梯,是一种在信号控制基础上发展起来的全自动控制的电梯,与信号控制的主要区别在于能实现无司机操纵。

  并联控制电梯,2~3台电梯的控制线路并联起来进行逻辑控制,共用层站外召唤按钮,电梯本身都具有集选功能。

  群控电梯,是用微机控制和统一调度多台集中并列的电梯。群控有梯群的程序控制、梯群智能控制等形式

  其他分类:

  按机房位置分类,则有机房在井道顶部的(上机房)电梯、机房在井道底部旁侧的(下机房)电梯,以及有机房在井道内部的(无机房)电梯。

  按轿厢尺寸分类,则经常使用“小型”、“超大型”等抽象词汇表示。此外,还有双层轿厢电梯等。

  电梯的组成系统

  曳引系统:曳引系统的主要功能是输出与传递动力,使电梯运行。曳引系统主要由曳引机、曳引钢丝绳,导向轮,反绳轮组成。

  导向系统:导向系统的主要功能是限制轿厢和对重的活动自由度,使轿厢和对重只能沿着导轨作升降运动。导向系统主要由导轨,导靴和导轨架组成。

  轿厢:轿厢是运送乘客和货物的电梯组件,是电梯的工作部分。轿厢由轿厢架和轿厢体组成。

  门系统:门系统的主要功能是封住层站入口和轿厢入口。门系统由轿厢门,层门,开门机,门锁装置组成。

  重量平衡系统:系统的主要功能是相对平衡轿厢重量,在电梯工作中能使轿厢与对重间的重量差保持在限额之内,保证电梯的曳引传动正常。系统主要由对重和重量补偿装置组成。

  电力拖动系统:电力拖动系统的功能是提供动力,实行电梯速度控制。电力拖动系统由曳引电动机,供电系统,速度反馈装置,电动机调速装置等组成。

  电气控制系统:电气控制系统的主要功能是对电梯的运行实行操纵和控制。电气控制系统主要由操纵装置,位置显示装置,控制屏(柜),平层装置,选层器等组成。

  安全保护系统:保证电梯安全使用,防止一切危及人身安全的事故发生。由电梯限速器、安全钳、夹绳器、缓冲器、安全触板、层门门锁、电梯安全窗、电梯超载限制装置、限位开关装置组成。

  工作原理

  曳引绳两端分别连着轿厢和对重,缠绕在曳引轮和导向轮上,曳引电动机通过减速器变速后带动曳引轮转动,靠曳引绳与曳引轮摩擦产生的牵引力,实现轿厢和对重的升降运动,达到运输目的。

  功能

  现代电梯主要由曳引机(绞车)、导轨、对重装置、安全装置(如限速器、安全钳和缓冲器等)、信号操纵系统、轿厢与厅门等组成。这些部分分别安装在建筑物的井道和机房中。通常采用钢丝绳摩擦传动,钢丝绳绕过曳引轮,两端分别连接轿厢和平衡重,电动机驱动曳引轮使轿厢升降。电梯要求安全可靠、输送效率高、平层准确和乘坐舒适等。电梯的基本参数主要有额定载重量、可乘人数、额定速度、轿厢外廓尺寸和井道型式等。
