碗扣式脚手架规格?碗扣式满堂支架施工及拆除工艺

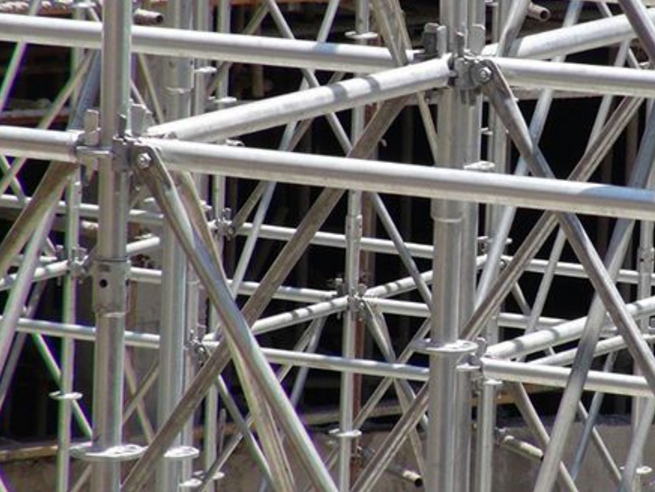

  碗扣式钢管脚手架是我国参考国外经验自行研制的一种多功能脚手架,其杆件节点处采用碗扣连接,由于碗扣是固定在钢管上的,因此,构件全部轴向连接力学性能好,连接可靠,组成的脚手架整体性好,不存在扣件丢失问题。


  支架施工

  1.制作质量要求:

  ①碗扣式钢管脚手架钢管规格应为Φ48mm×3.5mm,钢管壁厚应为3.5+0.25mm。

  ②立杆连接处外套管与立杆间隙应小于或等于2mm,外套管不得小于160mm,外伸长度不得小于110mm。

  ③钢管焊接前应进行调直除锈,钢管直线度应小于1.5L/1000(L为使用钢管的长度)。

  ④可调底座板的钢板厚度不得小于6mm,可调托撑钢板厚度不得小于5mm。

  ⑤可调底座及可调托撑丝杆与调节螺母咬合长度不得少于6扣,顶层水平杆以上立杆(包括顶托外露螺丝杆)自由端长度不得超过60cm,顶托落丝杆外伸长度不得超过35cm,插入立杆内的长度不得小于150mm,通过在杆顶增设调节钢管的方式控制顶托丝杆外伸长度,通过设置水平杆控制自由端高度。

  2.构配件外观质量应符合下列要求:

  ①钢管应平直光滑、无裂纹、无锈蚀、无分层、无结巴、无毛刺等缺陷,不得采用横断面接长的钢管;

  ②铸造件表面应光整,不得有砂眼、缩孔、裂纹、烧冒口残余等缺陷,表面粘砂应清除干净;

  ③冲压件不得有毛刺、裂纹、氧化皮等缺陷;

  ④各焊缝应饱满,焊药应清处干净,不得有未焊透、夹砂、咬肉、裂纹等缺陷;

  ⑤构配件防锈漆涂层应均匀,附着应牢固;

  ⑥主要构配件上的生产厂标识应清晰。

  ⑦支架旧钢管应检查其锈蚀深度,检查时在锈蚀严重的钢管中抽取三根,在每根锈蚀的部位横向截断取样检查,当锈蚀深度超过0.5mm时,不得使用。

  3.架体组装质量要求:

  ①立杆的上碗扣应能上下串动转动灵活,不得有卡滞现象;

  ②立杆与立杆的连接孔处应能插入Φ10mm的连接销;

  ③碗扣节点上应在安装1~4个横杆时,上碗扣均能锁紧。

  4.对辅助和防护措施的要求:

  ①每步外立杆内侧应设1.2m 高防护栏杆和200mm高挡脚板。

  ②操作平台搭设位置应符合作业要求,其宽度不得小于1 m,坡度以1:3 为宜。

  ③脚手架必须满足荷载要求,确保脚手架的稳定性。按规定搭设安全网,系安全带,戴安全帽,确保人身安全。使用前必须经过验收合格方可使用。

  ④脚手板应铺满、铺稳,离开墙面120-150mm,脚手板对接平铺时,接头处必须设两根横向水平杆,脚手板外伸长度的和不大于300mm,脚手板搭接时,接头必须支在横向水平杆上,搭接长度大于200㎜,其伸出横向水平杆的长度不应小于100㎜,脚手板在操作层、架体底部满铺;脚手架外侧满挂密目式安全网,安全网用铅丝绑扎牢固、绷紧。在架体底部挂安全网,安全网必须帮紧扎牢。

  支架拆除

  1.拆除前的准备工作:

  ① 全面检查碗扣连接件、支撑体系等是否符合安全要求;

  ② 根据检查结果,补充完善施工组织设计中的拆除顺序,经主管部门批准方可实施;

  ③ 拆除安全技术措施,由单位工程负责人逐级进行技术交底;

  ④ 清除脚手架上杂物及地面障碍物。

  ⑤ 脚手架经单位工程负责人检查验证并确认不再需要时,方可拆除。架子拆除时应划分作业后,周围设围栏或竖立警戒标志,地面设有专人监护,严禁非作业人员入内。

  ⑥ 拆除的高处作业人员,必须戴安全帽、系安全带、穿防滑鞋。

  2.拆除应符合以下要求:

  拆除顺序应逐层由上而下,从中间向两边进行,严禁上下同时作业;支架采用分段、分立面拆除。支架拆除从中跨跨中开始进行,自上而下,按一步一清的原则依次进行,要严禁上下同时进行拆除作业。

  ① 拆除时要统一指挥,上下呼应,动作协调,当解开与另一人有关的结扣时,应先通知对方,以防坠落。

  ② 在大片架子拆除前应先将预留的斜道、上下平台、通道小飞跳等,先行加固,以便拆除后能确保其完整、安全和稳定。

  ③ 拆除外架时,严禁架料碰断缆风绳,同时拆至缆风绳处方可解开该处缆风绳,不准提前解掉。

  ④ 脚手架拆除时,应自上而下进行,部件拆除顺序与安装顺序相反,拆除的部件不准抛掷。应将部件分品种捆绑后,使用垂直运输设备将其运至地面,集中堆放保管。

  ⑤ 在拆除脚手架过程中,严禁使用榔头等硬物击打、撬挖,拆下的连接棒应放入袋中,锁臂应先传递至地面并放室内堆存。

  3.卸料应符合以下要求:

  ① 各构配件必须及时分段集中运至地面,严禁抛扔;

  ② 运至地面的构配件按要求及时检查整修与保养,并按品种、规格存放,置于干燥通风处,防止锈蚀。
