多层钢结构建筑的框架体系有哪几种?多层钢结构的结构布置要求

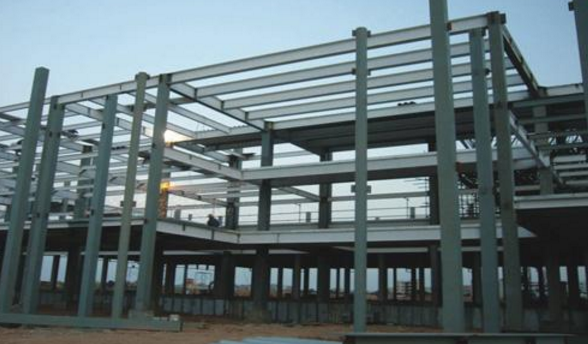

  多层框架是指在多层钢结构建筑物中,采用钢骨架作为承重体系,在钢骨架之间,其纵横方向采用刚接或铰接,形成承受垂直荷教、水平荷载和保持钢结构建筑物纵、横方向必要刚度的结构体系,按使用要求可分为多层建筑和多层的露天构架两大类。多层框架一般层数不超过10层,否则宜按高层建筑考虑。


  根据钢骨架纵、横方向传递水平荷载的差异,框架休系可分为:

  1.纯刚接框架体系:即钢骨架的纵横两方面,均采用刚接的框架,多用于民用建筑和纵、横方向均为单跨且设置支撑有困难的工业钢结构建筑物中。这种结构形式耗钢量较多,双向刚接亦使节点连接趋于复杂。

  2.刚接一支撑式框架体系:即钢骨架的横向采用刚接,纵向采用铰接,井在钢骨架之间设置竖向支撑,以传递水平荷载和保持框架体系的纵向刚度,这是多层钢结构工业厂房中的主要结构形式。

  3.支撵式框架休系:即钢骨架的横向与纵向连接均采用铰接.在钢骨架之间设置竖向支撑以传递水平荷载和保持框架体系的刚度,当为刚性楼盖时,横向支撑也可每隔多个柱距设一道;本体系也多用于露天构架。

  4.混合体系:在多层钢结构工业厂房中.由于设备布置和生产操作的需要,亦可以在纵、横两个方向中,同时采用刚接和支撑的混合体系。
